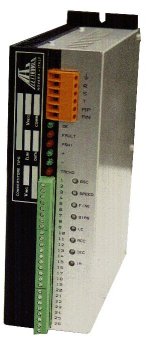

Serie "PWM16"
convertitori  a IGBT




Serie di azionamenti per motori cc. con campo avvolto o a magneti permanenti fino a 16A caratterizzati da:

 ·        Esecuzione compatta monoasse.

·        Raddrizzatore trifase incorporato.

·        Limitazione tensione di potenza durante il recupero in frenata (DUMPING) su resistenza incorporata.

·        Protezione sovra/sotto tensione di alimentazione.

·        Pilotaggio degli IGBT di potenza del tipo  PWM a 7000 Hz o 14000 Hz.

·        Rivelatore velocità zero (motore fermo) da dinamo tachimetrica.

·        Generatore di funzione rampa con uscita e sblocco disponibili a morsettiera.

·        Amplificatore con ingressi (invertente e non invertente) e uscita disponibili a morsettiera.

·        Sezione elettronica di regolazione elettricamente isolata dalla sezione di potenza.

·        Scheda di personalizzazione, contenente i principali potenziometri di taratura, montata su connettori:

in caso di sostituzione della scheda o del convertitore completo non occorre rifare le tarature.

·        Segnale isolato 0¸10Vdc corrente d’uscita (per indicatore corrente).

·        Assenza di rumore (versione 14KHz).
