DATAVIEW
      Visualizzatore di messaggi a microprocessore



Gestione  messaggi con ingresso diretto (DV25), binario da PLC (tipi DV128 e DV256); ad ogni messaggio visualizzato può essere abbinata una o più operazioni di accensione o spegnimento sui tre relè a disposizione. Ingressi da proximity switches (transistor open-collector di tipo NPN) oppure contatti "puliti" da relè,  teleruttori o finecorsa meccanici; a richiesta transistor PNP, con  alimentazione 24Vdc fornita dall'esterno.

 Configurazioni .



TIPO

N MESSAGGI

DV25

25

DV128

128

DV256

256



Caratteristiche:



Disponibilità dell'intero set di caratteri.

Messaggi lunghi fino a 56 caratteri ( se si superano 16 caratteri sulla seconda riga si ha lo scorrimento automatico di questa riga ).

Connessioni con morsettiere estraibili.

N 3 uscite a relè programmabili in funzione dei messaggi.

Programmazione da PC tramite RS232 guidata da menù.

Alimentazione 110/220 Vca +/- 10%.

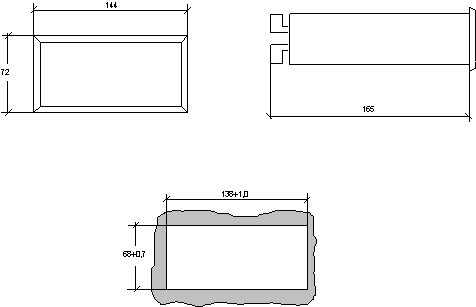

Contenitore standard DIN 43700 in alluminio per montaggio a pannello.



Display.

Display a cristalli liquidi retroilluminati a LED 2 righe x 16 caratteri altezza 8.06 mm.





      DOWNLOAD SCHEMA CAVETTO PROGRAMMAZIONE DATAVIEW

      DOWNLOAD DEL PROGRAMMA VERSIONE DOS
